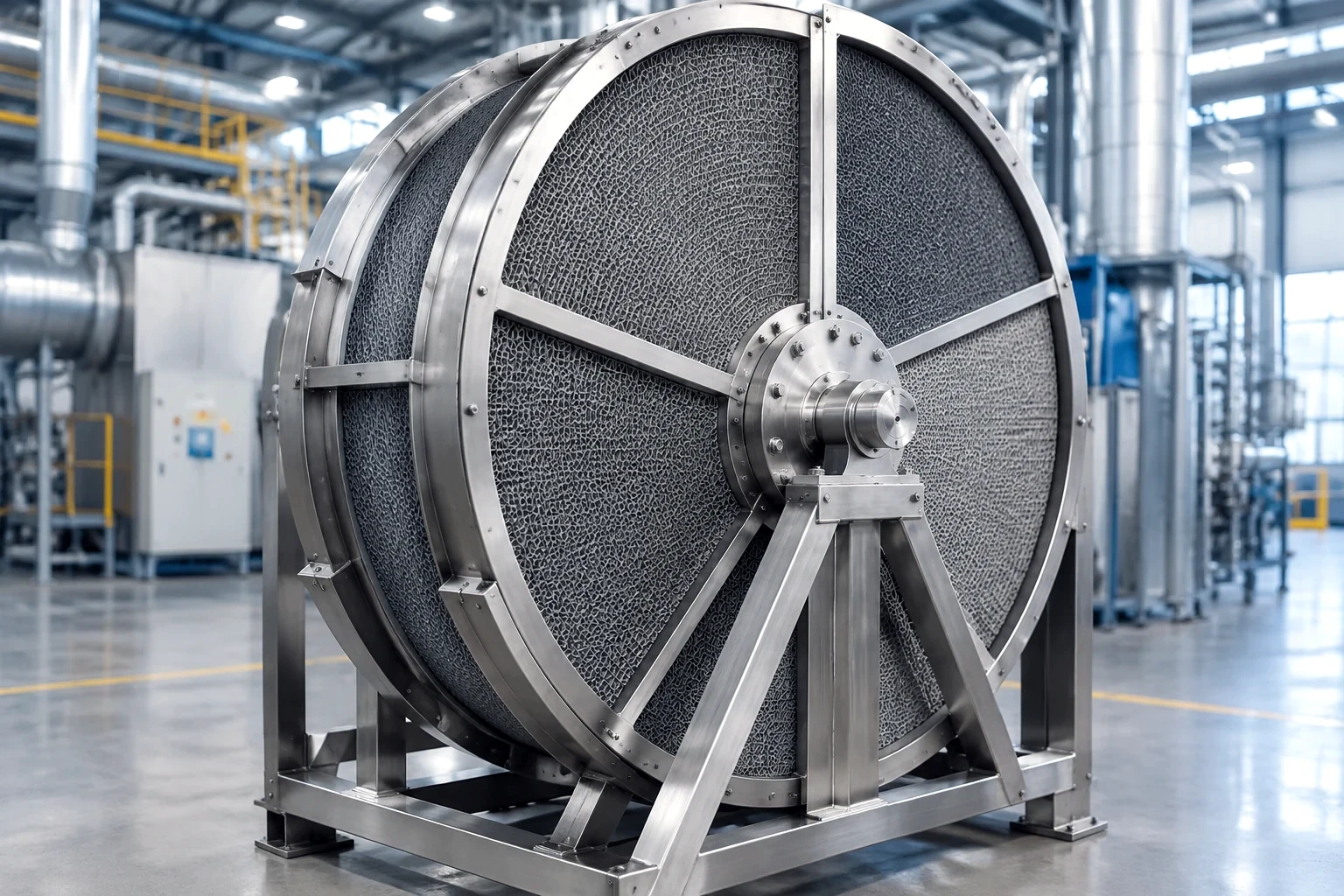

KPR（Konzentrator，浓缩器）是两段式VOC治理系统的核心吸附浓缩转轮。转轮分为三个工作区——吸附区、脱附区与冷却区。废气穿过蜂窝通道时，疏水沸石将VOC分子捕获；小股热风将VOC脱附为高浓度气流；转轮冷却后旋转回到吸附区继续工作。
稀废气先经过吸附区，VOC被沸石捕获；脱附区通入热风，将VOC脱附为高浓度气流送往氧化炉；冷却区使基材回到吸附温度。整个过程形成稳定、自调节的吸附前沿，压力损失极小。
仅对小股浓缩气进行焚烧，海量稀废气几乎"免费"通过转轮。
风量缩小10-20倍，下游RTO/RCO的体积、投资与占地同步下降。
转轮旋转使每个通道依次经历净化与脱附，不易堵塞、停机少。
疏水沸石对烃类与混合溶剂保持高吸附效率。
水性漆产线的高湿废气下，疏水分子筛依然稳定工作。
浓缩工艺使氧化炉在产量下降时仍能自维持燃烧。
| 参数 | 典型范围 |
|---|---|
| 转轮直径 | 2,000-4,500 mm，模块化分段拼装 |
| 吸附介质 | 陶瓷纤维波纹基材 + 疏水沸石涂层 |
| 通道结构 | 蜂窝整体式，平行直通道 |
| 压力损失 | 300-600 Pa |
| 转速 | 2-6 转/小时（低速连续） |
| 吸附效率 | 单程90-98%（烃类） |
| 浓缩倍率 | 8-20倍（视工况） |
| 脱附风温度 | 180-220 ℃ |
| 净化/冷却 | 内置净化区与新风密封 |
* 上表为选型典型值，最终参数依据废气分析（风量、VOC组分、溶剂负荷、湿度）与排放限值确认。
G4 / F7 / F9 三级过滤去除漆雾与颗粒物，保护转轮。
KPR转轮吸附VOC，净化气达标排放，同时产出浓缩气流。
RTO / RCO 在760℃以上将浓缩VOC氧化分解，销毁率99%以上。
高温净化气预热脱附热风与烘房补风，形成能量闭环。
昇智科技提供从过滤到烟囱的完整链条——详见 废气治理（VOC/RTO），或联系我们为既有氧化炉做转轮加装改造。
喷房与烘房排风：大风量、低浓度VOC的典型工况。
保险杠、饰件等频繁换色的喷涂产线。
家具制造中的大型喷房排风治理。
溶剂型印刷、复合工序的废气处理。
多组分溶剂废气与异味控制场景。
进转轮前必须经 G4/F7/F9 三级过滤去除漆雾与颗粒物，否则沸石堵塞不可逆。
按 8-20× 取浓缩倍率，脱附风量与下游 RTO/RCO 容量成套匹配。
高湿与水性漆工况选疏水沸石，保证长期吸附稳定性与再生效率。
LEL 在线监测、脱附温度联锁与旁通阀设计，防止超温与回火。
吸附区压差、转轮转速与净化效率在线监测，异常自动报警。
年度检查密封与传动；沸石性能按在线效率数据评估再生或更换。
KPR 吸附转轮（沸石浓缩转轮）是"浓缩+焚烧"废气治理工艺的核心设备：疏水沸石蜂窝转轮连续吸附 VOCs，以 8-20 倍浓缩倍率输出高浓度气流，供 RTO 焚烧处理。
典型参数：转轮直径 2,000-4,500 mm（模块化拼装）、压损 300-600 Pa、转速 2-6 转/小时、单程吸附效率 90-98%、脱附风温度 180-220°C、浓缩倍率 8-20 倍。
适合。疏水沸石分子筛对高湿度废气具有良好适应性，是水性漆涂装线废气浓缩的主流选择。
通过浓缩降低进入 RTO 的风量（典型缩小 10-20 倍），焚烧燃料消耗下降 80% 以上，氧化炉规格与投资同步减小，是涂装车间废气治理的节能主线。
已交付近30条涂装线。让我们助您规划、建设或升级您的产线。
